浅析自动换卷机主要装置

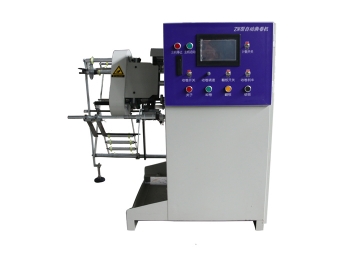

    针对上述在自动换卷机过程中呈现的问题，本发明提出了一种主动自动换卷机装置，本发明安全有用、可靠性高、有利于主动流水线操作工艺。

本发明的意图是经过以下技能计划来完成的：一种主动自动换卷机装置，它包含自动换卷机组织、机架、主动换卷组织、气胀轴传递组织和张力控制系统；所述自动换卷机组织、主动换卷组织、气胀轴传递组织和张力控制系统均装置在机架上。

 所述机架包含两块墙板、连杆、调理脚，两块墙板经过连杆固定衔接，在每块墙板的底部两侧各装置一调理脚，调理脚用于调理机架的高低和水平。

 自动换卷机组织包含自动换卷机辊、气胀轴、摆线电机、自动换卷机同步带轮、气胀轴驱动组织、气胀轴导向组织；自动换卷机辊和摆线电机固定在墙板上，在自动换卷机辊与摆线电机上均装置自动换卷机同步带轮并经过同步带相连；气胀轴放置在气胀轴导向组织上，气胀轴导向组织固定在机架上，气胀轴驱动组织固定在气胀轴导向组织上。

 所述主动换卷组织包含橡胶辊、摇臂、换卷气缸、压辊、气管、托辊、无杆气缸；摇臂套在自动换卷机辊轴上，换卷气缸的推杆与摇臂固定衔接，经过推杆弹性来调整摇臂位置，气管、托辊、压辊、无杆气缸装置在摇臂上，刀片装置在无杆气缸上。

 所述张力控制系统包含张力检测器、张力检测辊和张力控制器；张力检测辊经过带座轴承装置在张力检测器上，张力检测器装置在墙板上。
